• 0 - 1 000 (kg)
  • 0 - 6 865 (mm)
  • 0 - 7 833 (mm)

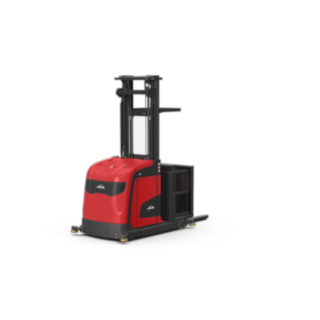

Preparadores de encomendas V modular B

Poderoso modelo de nível de inicial

Atingir o topo com facilidade

O preparador de encomendas vertical V modular B da Linde Material Handling é um equipamento potente para alturas médias de picking até 7,8 metros e cargas até 1000 kg. A série reúne o melhor da gama de preparadores de encomendas da Linde e combina assim desempenho com eficiência de custos. A cabina do operador espaçosa oferece um posto de trabalho confortável. Além da altura de entrada mais baixa, em comparação com os equipamentos da concorrência, a cabina está desacoplada do chassis. As vibrações e impactos apenas são transmitidos ao operador já amortecidos. Desta forma, o V modular B possibilita um trabalho ergonómico e seguro e protege o operador contra ferimentos. O preparador de encomendas vertical atinge uma velocidade de elevação máxima de 0,4 m/s e uma velocidade de até 11 km/h, o que contribui para um desempenho de picking superior. O conceito de equipamento modular permite aos clientes adaptar o preparador de encomendas exatamente aos seus requisitos individuais e, por exemplo, escolher entre um motor de 24 V e de 48 V, consoante a potência necessária.

Características

Segurança

A construção do mastro do dispositivo para picking vertical possibilita a melhor visibilidade para o operador e contribui assim para um trabalho seguro. As barreiras laterais, exigidas a partir de uma altura da plataforma de 1,2 metros, são monitorizadas eletronicamente e protegem o operador contra quedas. Além disso, para situações de emergência existe, uma válvula de descida de emergência facilmente acessível por baixo da tampa traseira, mesmo em corredores estreitos. Adicionalmente, o técnico de assistência pode adaptar outras configurações às circunstâncias locais. Isto previne colisões com tetos e paredes. Para prevenir uma operação incorreta e ferimentos, o operador tem de tocar nos sensores da unidade de comando com as duas mãos e acionar o dispositivo de homem-morto na zona dos pés. Só então é possível deslocar o equipamento. No corredor estreito, o sistema de proteção de pessoas protege o operador com dois scanners na direção da carga e da tração e intervém ativamente no comportamento de marcha.

  • Visibilidade através do mastro muito boa
  • Barreiras laterais eletricamente monitorizadas
  • Operação de três pontos
  • Válvula de descida de emergência por baixo da tampa traseira
  • Paragens de marcha, elevação e descida previamente ajustáveis

Ergonomia

A preparação de encomendas é uma das atividades fisicamente mais desgastantes num armazém. O preparador de encomendas vertical V modular B auxilia o operador com inúmeras medidas construtivas: O operador consegue trabalhar descontraidamente na cabina espaçosa. Estão disponíveis várias áreas de arrumação e variantes de equipamento, conforme as necessidades. O parapeito baixo facilita a recolha e o depósito de mercadorias. O rolo ergonómico patenteado serve para o operador se apoiar e descontrai os músculos. Como opção, estão disponíveis barreiras laterais que se inclinam ligeiramente para fora e deixam o operador chegar mais fundo na estanteria. Durante a marcha, a plataforma e um tapete suave amortecem as vibrações e previnem assim a fadiga do operador. Durante a preparação de encomendas, ele está seguro sobre a base estável na borda do piso da cabina.

  • Painel de controlo ergonómico
  • Muitas áreas de arrumação e variantes de equipamento
  • Cabina espaçosa com contornos arredondados
  • Parapeito baixo
  • Cabina com suspensão e tapete antivibração

Movimentação

A direção elétrica permite manobrar o equipamento de forma fácil, rápida e precisa. As velocidades de elevação e marcha contribuem adicionalmente para elevadas capacidades de movimentação. Os motores de corrente trifásica dos preparadores de encomendas verticais da Linde distinguem-se por um baixo consumo de energia e uma elevada capacidade de carga residual em alturas de elevação de até 7,8 metros.

  • Direção precisa para manobras rápidas
  • Elevada capacidade de carga residual
  • Poupança de energia
  • Grande velocidade de elevação e de deslocação

Assistência técnica

O preparador de encomendas vertical da Linde foi integralmente construído tendo em vista uma fácil manutenção: os componentes centrais estão facilmente acessíveis por trás de uma cobertura. Os motores de tração e elevação estão encapsulados e, assim, protegidos contra pó e sujidade. Desta forma, ocorrem menos interrupções para reparações e manutenção. Os técnicos de assistência podem ler e controlar todos os dados através da interface de CAN bus.

  • Componentes de assistência técnica facilmente acessíveis
  • Motores de tração e elevação isentos de manutenção
  • Dados do equipamento podem ser lidos por ligação ao CAN bus

Dados técnicos

Model Load capacity/Load Lift Travel speed, with/without load Turning radius Aisle width with pallet 800 x 1200 along forks
V modular B 24V Standard mast 1,0 (t) 4550 (mm) 9 / 9 km/h 1585 (mm) - (mm)
V modular B 48V Standard mast 1,0 (t) 5000 (mm) 10 / 10 km/h 1958 (mm) 1820 (mm)
V modular B 48V Standard mast 1,0 (t) 6000 (mm) 10 / 10 km/h 1958 (mm) 1820 (mm)

Equipamento especial

O sistema de proteção de pessoas (PSA) utiliza scanners de laser para detetar pessoas numa zona de segurança num raio de até 9 metros à frente e atrás do equipamento.

Sistema de proteção de pessoas (PSA)

Conforme a DIN 15185, os scanners de laser detetam pessoas numa zona de segurança num raio de 9 metros à frente e atrás do equipamento. Se uma pessoa for detetada, é emitido um sinal de alerta e o equipamento para automaticamente. Dois campos de aviso adicionais e ajustáveis permitem reduzir a velocidade antes da zona de segurança, e podem ser utilizados para alternar entre corredores em segurança.

Painel de controlo do V modular B

Painel de controlo

O painel de controlo pode ser opcionalmente colocado no lado de carga ou no lado de carga e do mastro – a lógica de operação é mantida.

Sistemas de fixação opcionais para o V modular B

Sistemas de fixação

Podem ser fixados, por exemplo, terminais, scanners, porta-documentos, pastas para documentos ou acessórios individuais. Os suportes podem ser fixados no lado esquerdo e direito do mastro, bem como no lado de carga e no tejadilho de proteção do condutor.

Palete acessível do V modular B

Palete acessível

A área de carga está protegida com um cesto de proteção. Por isso, o operador pode aceder a esta em segurança e preparar as encomendas a partir da mesma.

BlueSpot™ no V modular B

BlueSpot™

O Linde BlueSpot™ aumenta a segurança durante o funcionamento, na medida em que o ponto LED torna os empilhadores visíveis de forma silenciosa.

Linde connect: - também disponível para o V modular B

Linde Connect

Como e por quem são utilizados os empilhadores individuais? Quais são os dados de consumo dos equipamentos e estão todos aptos para circular? Na interação entre software e hardware, o connect: fornece as respostas adequadas.

Linde System Control (LSC) para o V modular B

Linde System Control (LSC)

O sistema proporciona uma movimentação mais rápida e uma maior segurança. Na versão básica LSC-Standard, é apresentada ao operador a capacidade de carga residual para a respetiva altura de elevação. As versões alargadas do LSC adaptam a elevação adicional e/ou a velocidade de marcha ao peso da carga transportada.

Barreiras inclináveis do V modular B

Barreiras inclináveis

Quando o operador encosta-se à barreira, esta expande 10 centímetros para fora. Assim, este alcança melhor a estanteria e a preparação de encomendas torna-se mais fácil.

Pré-instalação para rádio

O equipamento é equipado com uma ligação de 12 V/50 W, bem como com altifalantes e uma antena na cabina.

Módulo de espelhos para o V modular B

Espelhos e iluminação

Espelhos grandes em ambas as direções, assim como luzes de trabalho, auxiliam o operador no trabalho diário. Como opção, estão disponíveis sob o teto, ventiladores que refrescam o operador em caso de calor nas elevações.

Sistema de proteção de pessoas do V modular B

Sistema de proteção de pessoas

No corredor estreito, o sistema de proteção de pessoas protege o operador com dois scanners na direção da carga e da tração e intervém ativamente no comportamento de marcha.
