Preparadores de encomendas V modular

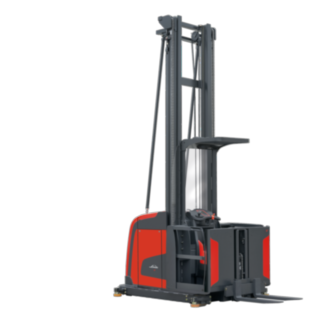

Dispositivo para picking vertical modular

Preparar encomendas eficientemente a qualquer altura

Os dispositivos para picking verticais V modular da Linde Material Handling proporcionam ao operador um posto de trabalho ergonómico e uma operação intuitiva. Além disso, a cabina com amortecimento de vibrações, a baixa altura de entrada e o parapeito baixo previnem especificamente a fadiga e facilitam a preparação de encomendas. As elevadas velocidades de elevação e marcha de até 13 quilómetros por hora asseguram também um elevado rendimento de recolha. Com base num sistema modular, a Linde adapta o equipamento às tarefas de preparação de encomendas individuais do cliente. Os dispositivos para picking verticais atingem alturas até 12 metros. Consoante o modelo, têm uma capacidade de carga de até 1200 kg. O dispositivo para picking vertical V modular B também está disponível como modelo de entrada potente para alturas médias de picking de até 7,8 metros e cargas até 1000 quilogramas.

Características

Segurança

Apenas é possível mover o equipamento quando o operador toca com as duas mãos nos sensores na unidade de comando e aciona o dispositivo de homem-morto no espaço para os pés. Isto reduz o risco de uma operação incorreta, bem como o perigo de ferimentos. As barreiras laterais eletricamente monitorizadas têm de estar fechadas a partir de uma altura da plataforma de 1,2 metros, para a segurança do condutor. Uma válvula de descida de emergência sob a tampa traseira é facilmente acessível mesmo em corredores estreitos. Scanners opcionais na frente e traseira monitorizam a via de circulação e param o equipamento quando nesta se encontrarem pessoas ou obstáculos. Os técnicos de assistência podem definir paragens de marcha, elevação e descida gerais no sistema do equipamento, de forma a impossibilitar colisões com tetos ou paredes. O mastro de construção especial proporciona uma visibilidade particularmente boa e contribui, assim, para uma operação segura.

  • Operação de três pontos
  • Barreiras laterais eletricamente monitorizadas
  • Válvula de descida de emergência por baixo da cobertura traseira
  • Paragens de marcha, elevação e descida previamente ajustáveis
  • Visibilidade através do mastro muito boa

Ergonomia

Os dispositivos para picking verticais possuem um painel de controlo de formato ergonómico e uma cabina ampla. No piso da plataforma com suspensão encontra-se um tapete suave, que absorve as vibrações durante a marcha ou a elevação e previne, assim, a fadiga. A borda do piso da cabina tem, em vez do tapete, uma base fixa, para que o operador fique firmemente apoiado durante a preparação de encomendas. Um parapeito baixo facilita também o processo de preparação de encomendas. Opcionalmente, as barreiras laterais inclinam-se para fora, para que se possa alcançar a estanteria mais facilmente. Estão disponíveis várias áreas de arrumação e variantes de equipamento para as necessidades individuais.

  • Painel de controlo ergonómico
  • Cabina grande com contornos arredondados
  • Cabina com suspensão e tapete antivibração
  • Parapeito baixo
  • Muitas áreas de arrumação e variantes de equipamento

Movimentação

Elevadas velocidades de elevação e marcha, assim como um baixo consumo de energia distinguem os diferentes motores trifásicos dos dispositivos para picking verticais. Desta forma, os equipamentos atingem rapidamente alturas de elevação de até 12 metros (no V modular B até 7,8 m) e proporcionam, assim, em última instância, uma maior capacidade de movimentação de cargas. Em simultâneo, estes dispõem também nestas alturas de uma elevada capacidade de carga residual. Além disso, a direção elétrica precisa, com a qual é possível manobrar o equipamento fácil e rapidamente, assegura processos de preparação de encomendas eficazes.

  • Grande velocidade de elevação e de deslocação
  • Elevada capacidade de carga residual
  • Movimentos de direção precisos para manobras rápidas
  • Baixo consumo de energia

Assistência técnica

Os motores de tração e elevação dos dispositivos para picking verticais estão encapsulados e, assim, globalmente protegidos contra pó e sujidade. Por um lado, isto evita avarias dispendiosas; por outro, o agregado não requer manutenção pelos utilizadores. Todo o design do equipamento permite uma fácil manutenção: os componentes centrais encontram-se atrás de um painel e estão facilmente acessíveis. Isto inclui também a interface de CAN bus, com a ajuda da qual os técnicos de assistência leem e controlam todos os dados centrais.

  • Dados do equipamento podem ser lidos por ligação ao CAN bus
  • Motores de tração e elevação isentos de manutenção
  • Componentes de assistência técnica facilmente acessíveis
  • Motores protegidos

Vídeos e imagens

Vídeo sobre as vantagens e funções do dispositivo de picking para estantes altas V-Modular da Linde.

Dados técnicos

Model Load capacity/Load Lift Travel speed, with/without load Turning radius Aisle width with pallet 800 x 1200 along forks
V 24V Example Standard mast 0,8 (t) 4125 (mm) 9 / 9 km/h 1732 (mm) - (mm)
V 24V Example Triplex mast 0,8 (t) 7160 (mm) 10 / 10 km/h 2034 (mm) 1320 (mm)
V 48V Example Standard mast 1,2 (t) 5725 (mm) 11 / 11 km/h 1873 (mm) 1380 (mm)
V 48V Example Triplex mast 1,2 (t) 10160 (mm) 13 / 13 km/h 2089 (mm) 1820 (mm)

Equipamento especial

Painel de controlo

O painel de controlo pode ser opcionalmente colocado no lado de carga ou no lado de carga e do mastro - a lógica de operação do painel do lado do mastro segue a do painel de controlo do lado de carga.

Sistemas de fixação

Podem ser fixados, por exemplo, terminais, scanners, porta-documentos, pastas para documentos ou acessórios individuais. Os suportes podem ser fixados no lado esquerdo e direito do mastro, bem como no lado de carga e no tejadilho de proteção do condutor.

Área de carga acessível

A área de carga está protegida com um cesto de proteção. Por isso, o operador pode aceder a esta em segurança e preparar as encomendas a partir da mesma.

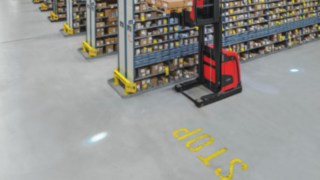

Imagem do BlueSpot da Linde, que projeta um ponto de luz azul no percurso, alertando, assim, pessoas ou outros operadores para o equipamento que se aproxima

BlueSpot™

O sistema de alerta da via de circulação Linde BlueSpot™aumenta a segurança na empresa, na medida em que o ponto LED torna os empilhadores visíveis de forma silenciosa.

Animação sobre o sistema de segurança do corredor disponível como opção para o dispositivo para picking vertical V modular da Linde.

Assistente de segurança do corredor

O sistema de assistência deteta irregularidades do piso, bem como obstáculos na estanteria, no piso ou no teto, com base em códigos de barras ou etiquetas RFID no corredor e limita, nestes pontos, especificamente certas funções dos equipamentos, como a velocidade, a altura de elevação ou a extensão dos garfos. Assim, evitam-se danos.

Animação sobre o sistema de navegação de corredores estreitos disponível como opção para o dispositivo para picking vertical V modular da Linde.

Navegação de armazém

O empilhador recebe tarefas de transporte através do Warehouse Management. O sistema deteta a posição no armazém, com base em códigos de barras ou etiquetas RFID, e mede a altura de elevação atual. Nessa base, ele dirige o equipamento automaticamente para a posição de palete desejada. O operador tem apenas de operar a função de marcha.

Linde Connect

Como e por quem são utilizados os empilhadores individuais? Quais são os dados de consumo dos equipamentos e estão todos aptos para circular? Na interação entre software e hardware, o connect: fornece as respostas adequadas.

Linde System Control (LSC)

O sistema proporciona uma movimentação mais rápida e mais segurança. Na versão básica LSC-Standard, é apresentada ao operador a capacidade de carga residual para a respetiva altura de elevação. As versões alargadas do LSC adaptam a elevação adicional e/ou a velocidade de marcha ao peso da carga transportada.

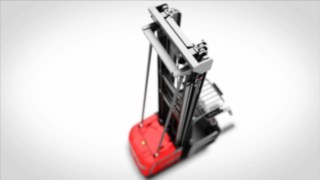

Vídeo sobre a altura de elevação e as barreiras laterais inclináveis disponíveis como opção.

Barreiras inclináveis

Quando o operador se encosta à barreira, esta expande 10 centímetros para fora. Assim, este alcança melhor a estanteria e a preparação de encomendas torna-se mais fácil.

Pré-instalação para rádio

O equipamento é equipado com uma ligação de 12 V/50 W, bem como com altifalantes e uma antena na cabina.

Módulo de espelhos

O pacote de equipamento inclui grandes espelhos retrovisores, bem como luzes de trabalho laterais, que iluminam o ambiente de trabalho na estanteria. A pedido, o pacote pode incluir também um sistema de ventilação, que refresca o operador em caso de calor em alturas de elevação altas, sob o teto.
